Quelles sont les méthodes de câblage des disjoncteurs DC?

Dans les systèmes d'alimentation CC tels que la production d'énergie énergétique, le transport ferroviaire et les centres de données, les disjoncteurs CC sont des équipements de base pour assurer la sécurité des circuits. Leurs méthodes de câblage affectent directement la stabilité du système et l'efficacité de protection des défauts. Selon les scénarios d'application et les caractéristiques de charge,Disjoncteurs CCsont principalement divisés en câblage monom pole, câblage à double pôle, câblage anneau et câblage mixte. Chaque méthode présente des avantages techniques et une portée de l'application uniques.

Câblage unique: une solution de base simple et efficace

Le câblage unique est la méthode de connexion du disjoncteur de circuit CC la plus courante. Il contrôle la ligne positive ou négative par un seul disjoncteur et est couramment utilisé dans les systèmes de distribution de puissance CC à basse tension. Dans l'onduleur de chaîne de la génération d'énergie solaire photovoltaïque, le disjoncteur à pôles est connecté en série avec la ligne positive. Lorsqu'un défaut de surintensité ou de court-circuit se produit, le circuit de défaut peut être rapidement coupé. Cette méthode a une structure simple et un faible coût, mais il ne peut pas isoler les pôles positifs et négatifs en même temps. Il doit être utilisé avec un dispositif de protection de mise à la terre. Il convient aux scénarios sensibles à l'espace et au coût, tels que les systèmes de stockage d'énergie domestique.

Câblage bipolaire: protection pleine de pôles à haute sécurité

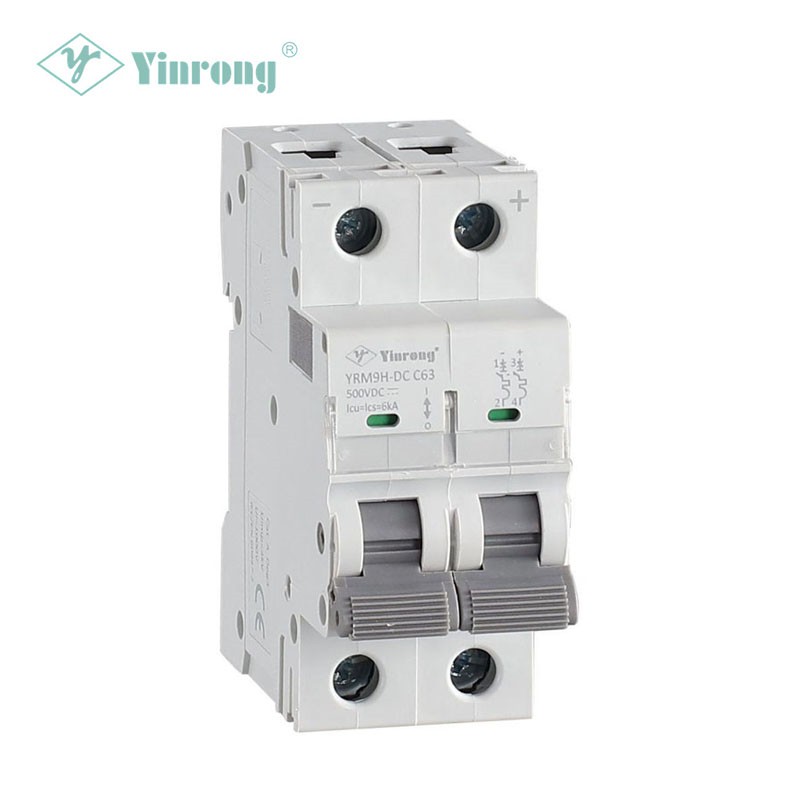

Le câblage bipolaire utilise deux disjoncteurs pour contrôler respectivement les lignes positives et négatives, ce qui peut réaliser la coupe simultanée de pôles positifs et négatifs, améliorant considérablement la capacité d'isolement des défauts. Dans le système d'alimentation de traction du transit ferroviaire urbain, le disjoncteur bipolaire est connecté en série avec les pôles positifs et négatifs du réseau de contact. Lorsqu'un court-circuit de phase à phase ou un défaut de mise à la terre se produit, il peut rapidement couper le courant complet pour empêcher le défaut de se propager. Par rapport au câblage unipolaire, la solution bipolaire est plus sûre, mais le coût de l'équipement et les exigences d'espace d'installation augmentent. Il convient aux systèmes DC à haute tension et à grande capacité, tels que la transmission de courant direct à haute tension （HVDC） Stations de convertisseur.

Câblage en anneau: la conception redondante garantit une alimentation continue

Le câblage de la bague connecte plusieurs disjoncteurs CC dans un réseau en boucle fermée et réalise la redondance de l'alimentation par le contrôle segmenté. Dans le système d'alimentation électrique sans interruption (UPS) DC du centre de données, le câblage de la bague permet à d'autres disjoncteurs de se fermer et à maintenir automatiquement l'alimentation lorsque tout disjoncteur de circuit échoue, améliorant considérablement la fiabilité du système. Cette méthode doit être combinée avec des stratégies de contrôle intelligentes pour surveiller l'état de chaque disjoncteur en temps réel et changer rapidement. Il est souvent utilisé dans des scénarios avec des exigences extrêmement élevées pour la continuité de l'alimentation, mais la complexité du câblage et le coût de contrôle sont élevés.

Câblage hybride: adaptation personnalisée à des besoins complexes

Pour les conditions de travail complexes, le câblage hybride combine plusieurs méthodes pour atteindre la complémentarité fonctionnelle. Par exemple, dans le réseau électrique DC Ship DC, la ligne d'alimentation principale utilise le câblage bipolaire pour assurer la sécurité, tandis que la branche de charge secondaire utilise un câblage monom pole pour réduire les coûts; Certains nouveaux projets d'énergie microrésent combinent le câblage à anneau avec des disjoncteurs bipolaires pour prendre en compte l'alimentation redondante et la protection complète. Le câblage hybride doit être personnalisé en fonction de la topologie du système, des caractéristiques de charge et des exigences de protection, qui teste les capacités complètes de la solution de l'équipe d'ingénierie.

Avec le développement rapide de la nouvelle industrie de l'énergie,Disjoncteur CC La technologie de câblage évolue vers l'intégration et l'intelligence. La nouvelle génération de disjoncteurs prend en charge la surveillance à distance et le préjudice des défauts via des capteurs et des modules de communication intégrés, et avec des solutions de câblage optimisées, il peut encore améliorer l'efficacité de sécurité et de fonctionnement et de maintenance du système DC. Lors de la sélection et de la conception, les entreprises doivent considérer de manière approfondie le niveau de tension du système, les caractéristiques de chargement et l'économie, et de choisir la solution de câblage la plus appropriée pour construire une ligne de défense solide pour le fonctionnement stable du système électrique.
