Que sont les disjoncteurs miniatures 2P 125A ?

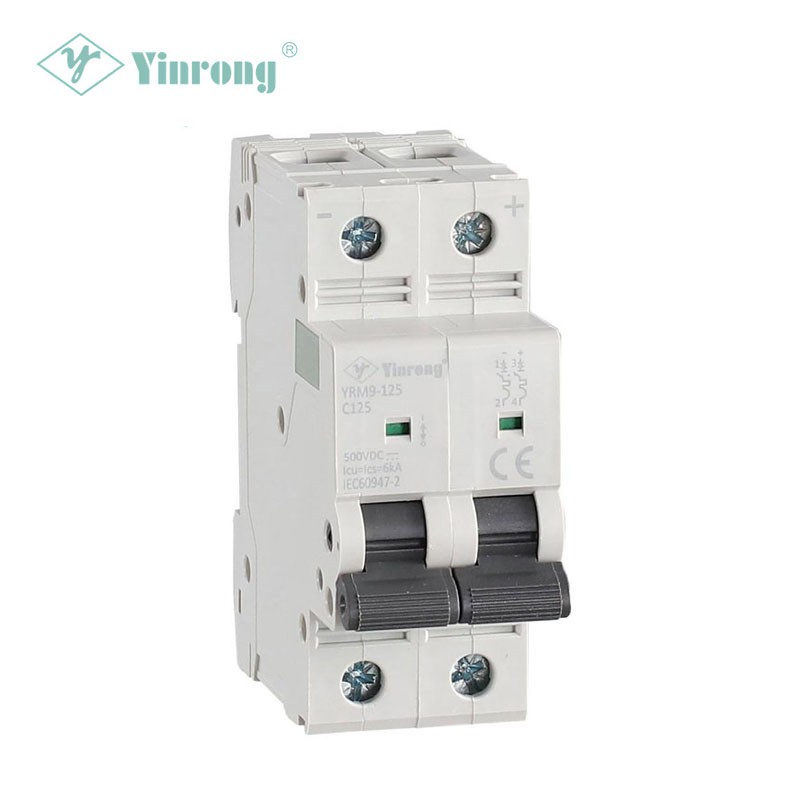

A Disjoncteur miniature 2P 125Aest un dispositif de protection CC conçu pour interrompre les conditions de courant anormales et fournir une isolation du circuit si nécessaire. La désignation « 2P » fait référence à une configuration bipolaire, tandis que 125 A indique le courant nominal du modèle spécifique.

Contrairement à un fusible classique qui doit normalement être remplacé après fonctionnement, un disjoncteur peut être réinitialisé après une enquête appropriée sur le défaut. Cela le rend particulièrement utile pour les systèmes électriques où la facilité d'entretien, l'efficacité de la maintenance et la restauration rapide sont importantes.

Selon les informations produit fournies par Galaxy Fuse, sa série YRM9-125DC est destinée aux systèmes DC, en particulierinfrastructures de communication et systèmes photovoltaïques. La famille de produits prend en charge les configurations 1P, 2P, 3P et 4P, avec des courants nominaux de 80 A à 125 A et des configurations de tension CC s'étendant de 250 V CC à 1 000 V CC en fonction du nombre de pôles.

Pour les acheteurs qui comparent les options de protection, il est essentiel de comprendre la différence entre un disjoncteur CA à usage général et un disjoncteur CC spécialement conçu, car l'interruption en cas de panne CC présente différents défis électriques. La sélection d'un disjoncteur spécialement conçu pour la tension continue du système et les conditions de défaut contribue à améliorer la fiabilité globale de la protection.

Comment fonctionnent les disjoncteurs miniatures 2P 125A ?

L'objectif principal d'un disjoncteur miniature est de déconnecter un circuit lorsque le courant dépasse une condition de fonctionnement acceptable. Dans une installation CC, le disjoncteur doit être conçu et évalué de manière appropriée pour la tension du système et le courant de défaut potentiel.

Le principe de protection peut être envisagé à travers trois fonctions importantes :

• Protection contre les surcharges :Le disjoncteur répond lorsque le courant reste supérieur au niveau de fonctionnement autorisé pendant une période suffisante.
• Protection contre les courts-circuits :Il interrompt rapidement les courants de défaut sensiblement plus élevés pour réduire le risque de dommages matériels.
• Isolement:Le circuit peut être déconnecté pendant l'inspection, l'entretien ou la maintenance.

Les informations techniques du YRM9-125DC spécifient les tests temps-courant à 1,05 In, 1,3 In, 8 In et 12 In. Pour les conditions de test indiquées, les niveaux de courant de défaut plus élevés sont associés à un comportement de déclenchement rapide, prenant en charge la fonction de protection contre les courts-circuits du disjoncteur.

Quelles sont les principales caractéristiques des disjoncteurs miniatures 2P 125A ?

Lors de la sélection d'un disjoncteur miniature CC pour des applications industrielles ou d'énergies renouvelables, les performances électriques doivent être évaluées ainsi que la commodité d'installation et la facilité d'entretien à long terme.

1. Protection bipolaire

La configuration 2P offre une solution pratique pour les circuits de distribution CC où deux pôles doivent être commutés ou isolés ensemble. Cela peut simplifier les dispositions en matière de protection et de maintenance du système.

2. Courant nominal élevé

Une valeur nominale de 125 A rend cette classe de disjoncteur adaptée aux applications de distribution CC à courant plus élevé où des valeurs nominales MCB plus petites ne fourniraient pas une capacité suffisante. La famille YRM9-125DC couvre les options de courant nominal de 80 A à 125 A.

3. Capacité de tension continue

La capacité de tension continue est un facteur clé lors de l’achat d’un équipement de protection de circuit. Les spécifications du produit identifient les configurations de 250 V CC à 1 000 V CC selon la disposition des pôles, rendant la famille applicable à une gamme d'architectures CC.

4. Capacité de coupure de 10 kA

Les informations sur le produit YRM9-125DC indiquent unPouvoir de coupure 10kA. Cette caractéristique est importante pour évaluer si un dispositif de protection peut interrompre en toute sécurité le courant de défaut présumé au point d'installation prévu.

5. Installation sur rail DIN

Le montage sur rail DIN permet une installation pratique dans les ensembles de distribution électrique et les armoires de commande. Cela peut également rendre le remplacement et la maintenance plus simples pour les intégrateurs de systèmes et les entrepreneurs en électricité.

6. Conformité aux normes internationales

La documentation du produit identifie la conformité avecCEI 60947-2etGB/T 14048.2. Les acheteurs doivent toujours vérifier la certification applicable et la documentation de test pour le modèle exact et le marché visé avant l'achat.

Quelles sont les spécifications techniques ?

Les spécifications techniques doivent être le point de départ pour déterminer si un disjoncteur miniature 2P 125A est approprié pour une installation CC particulière.

Les spécifications ci-dessus sont basées sur les informations produit publiées par le fabricant. Étant donné que la capacité de tension et de courant peut dépendre de la configuration exacte des pôles et des conditions d'installation, les équipes d'ingénieurs doivent confirmer la sélection finale par rapport à la dernière documentation technique avant de commander.

Où sont-ils couramment utilisés ?

La combinaison d'une protection CC, d'une capacité de courant élevée et d'une installation compacte sur rail DIN rend ce type de disjoncteur adapté à plusieurs applications électriques.

Systèmes solaires photovoltaïques

Les installations photovoltaïques contiennent plusieurs circuits CC entre les modules solaires, les équipements combineurs, les contrôleurs, les batteries et les onduleurs. Des disjoncteurs CC correctement sélectionnés peuvent assurer la protection et l’isolation aux points appropriés de l’architecture de distribution.

Systèmes de communication

Les infrastructures de télécommunications et de communication reposent souvent sur la distribution d’énergie CC. Une protection fiable des circuits permet de séparer les branches défectueuses et prend en charge la maintenance sans arrêter inutilement les circuits non affectés.

Panneaux de distribution CC

Les systèmes de contrôle industriels et les armoires de distribution CC peuvent utiliser des disjoncteurs miniatures de calibre approprié pour protéger les circuits de sortie individuels tout en maintenant une stratégie de protection structurée.

Stockage d’énergie et équipements CC associés

Lorsqu'un système d'alimentation CC nécessite une protection de dérivation à courant plus élevé, un disjoncteur de calibre approprié peut faire partie de l'architecture de protection globale. Cependant, les applications de stockage d'énergie par batterie nécessitent une évaluation minutieuse du courant de défaut, de la tension, de la capacité d'interruption, de la coordination et des normes applicables.

Comment sélectionner le bon disjoncteur CC ?

Le choix d'un disjoncteur miniature 2P 125A ne doit jamais se baser uniquement sur l'ampérage. Un processus de sélection fiable prend en compte l’ensemble de l’environnement électrique.

1. Confirmez la tension du système.La tension nominale CC du disjoncteur doit respecter ou dépasser les exigences réelles du système.
2. Calculez le courant de conception.Sélectionnez un courant nominal adapté à la charge continue et aux exigences de conception électrique applicables.
3. Déterminez le courant de court-circuit présumé.Le pouvoir de coupure doit être adapté au niveau de défaut au point d'installation.
4. Vérifiez la configuration des pôles.Confirmez si une protection 1P, 2P, 3P ou 4P est requise par l'architecture du système.
5. Vérifiez la compatibilité des conducteurs.La taille du câble, les bornes, la méthode de connexion et les conditions d'installation doivent être compatibles avec le disjoncteur sélectionné.
6. Passez en revue les normes et les certifications.S'assurer que la documentation du produit répond aux réglementations et aux exigences des clients applicables au marché cible.
7. Pensez à l'installation et à la maintenance.Le montage sur rail DIN et l'identification claire peuvent améliorer l'organisation du panneau et l'efficacité du service.

Pour les équipes achats à la recherche d'unFabricant ou fournisseur chinois, la documentation technique doit être évaluée parallèlement à la capacité de fabrication, aux processus de contrôle qualité, à la certification, à la capacité de livraison et au support après-vente.

Que devez-vous considérer lors de l’installation ?

Une installation correcte est tout aussi importante que la sélection du bon disjoncteur. Un dispositif de protection de circuit de haute qualité ne peut pas compenser un câblage incorrect, un dimensionnement de conducteur insuffisant ou une conception de système inadaptée.

• Suivez le schéma de câblage et les instructions d'installation du fabricant.
• Confirmez la polarité CC et l’identification des bornes avant de mettre le circuit sous tension.
• Utilisez des conducteurs et des bornes adaptés au courant nominal et à l'environnement d'installation.
• Vérifier le couple de serrage conformément à la documentation technique applicable.
• Vérifiez la tension du disjoncteur et le pouvoir de coupure par rapport aux conditions réelles du système.
• Inspectez périodiquement les connexions pour déceler des signes de surchauffe, de jeu ou de dommages mécaniques.
• Seul un personnel électricien qualifié doit effectuer l'installation, les tests, le dépannage ou la maintenance.

Les informations publiées sur le YRM9-125DC identifient également une connexion de fil maximale de 25 mm² et une installation sur rail DIN, fournissant ainsi aux concepteurs de panneaux des informations utiles lors de la planification de l'agencement des boîtiers.

Foire aux questions

Que signifie 2P sur un disjoncteur miniature 125A ?

« 2P » signifie que le disjoncteur a deux pôles. Dans un système de protection CC, la disposition exacte de commutation et d'isolation doit être déterminée en fonction de l'architecture électrique et des réglementations applicables.

Un MCB 2P 125A est-il adapté aux systèmes solaires photovoltaïques ?

Il peut être utilisé dans des applications photovoltaïques CC appropriées lorsque sa tension nominale, son courant nominal, son pouvoir de coupure, sa configuration des pôles et ses exigences d'installation correspondent à la conception du système. Le YRM9-125DC est spécifiquement identifié pour les applications solaires photovoltaïques et de communication.

Quel est le pouvoir de coupure du YRM9-125DC ?

Les informations publiées sur le produit précisent unPouvoir de coupure 10kA. L'adéquation réelle doit encore être évaluée par rapport au courant de court-circuit présumé au point d'installation.

À quelles normes le produit est-il conforme ?

Le fabricant identifieCEI 60947-2etGB/T 14048.2comme normes applicables au produit. Les acheteurs doivent demander la documentation actuelle de conformité et de certification pour leurs besoins d'achat spécifiques.

Quelle est la durée de vie mécanique ?

Les spécifications publiées indiquent une durée de vie mécanique de20 000 cycles. La durée de vie réelle peut dépendre des conditions de fonctionnement, de la fréquence de commutation, des conditions environnementales et des exigences de l'application.

Conclusion

Une protection fiable des circuits CC nécessite plus que le simple choix d’un disjoncteur avec le courant nominal correct. Un adaptéDisjoncteur miniature 2P 125Adoit combiner une capacité de tension continue appropriée, un pouvoir de coupure, une configuration des pôles, une compatibilité d'installation et des normes reconnues. La plate-forme YRM9-125DC de Galaxy Fuse est conçue pour les applications comprenant les systèmes photovoltaïques et de communication, avec des spécifications publiées comprenant un courant nominal de 80 à 125 A, un pouvoir de coupure jusqu'à 10 kA, une installation sur rail DIN et la conformité aux normes CEI 60947-2 et GB/T 14048.2.

Si vous recherchez une protection de circuit CC fiable pour un projet photovoltaïque, un système de communication, un panneau de distribution ou toute autre application industrielle,Contactez-nouspour discuter de votre tension, courant, configuration des pôles, exigences d'installation et spécifications du projet. Galaxy Fuse peut fournir des informations sur le produit et une assistance technique pour vous aider à identifier une solution de protection de circuit appropriée.
